Medidas de banheira e de cuba: o que ler no desenho técnico antes de especificar

A banheira entra no projeto pelo desenho. Aparece na planta como uma forma que organiza o banheiro inteiro, define a circulação ao redor e decide para onde o olhar vai quando a porta abre. A leitura técnica vem depois, e é ela que confirma se a peça escolhida no estudo preliminar continua de pé no executivo.

Essa leitura não depende de pedir informação a ninguém. Dimensões externas e internas, profundidade, diâmetro do dreno, posição da saia, peso e volume estão publicados na página de cada produto, na ficha técnica, no catálogo e nos arquivos em AutoCAD e SketchUp que o especificador baixa e leva direto para a prancha. O que muda o resultado da obra é o momento em que esses dados entram no projeto.

A medida externa responde onde a peça entra

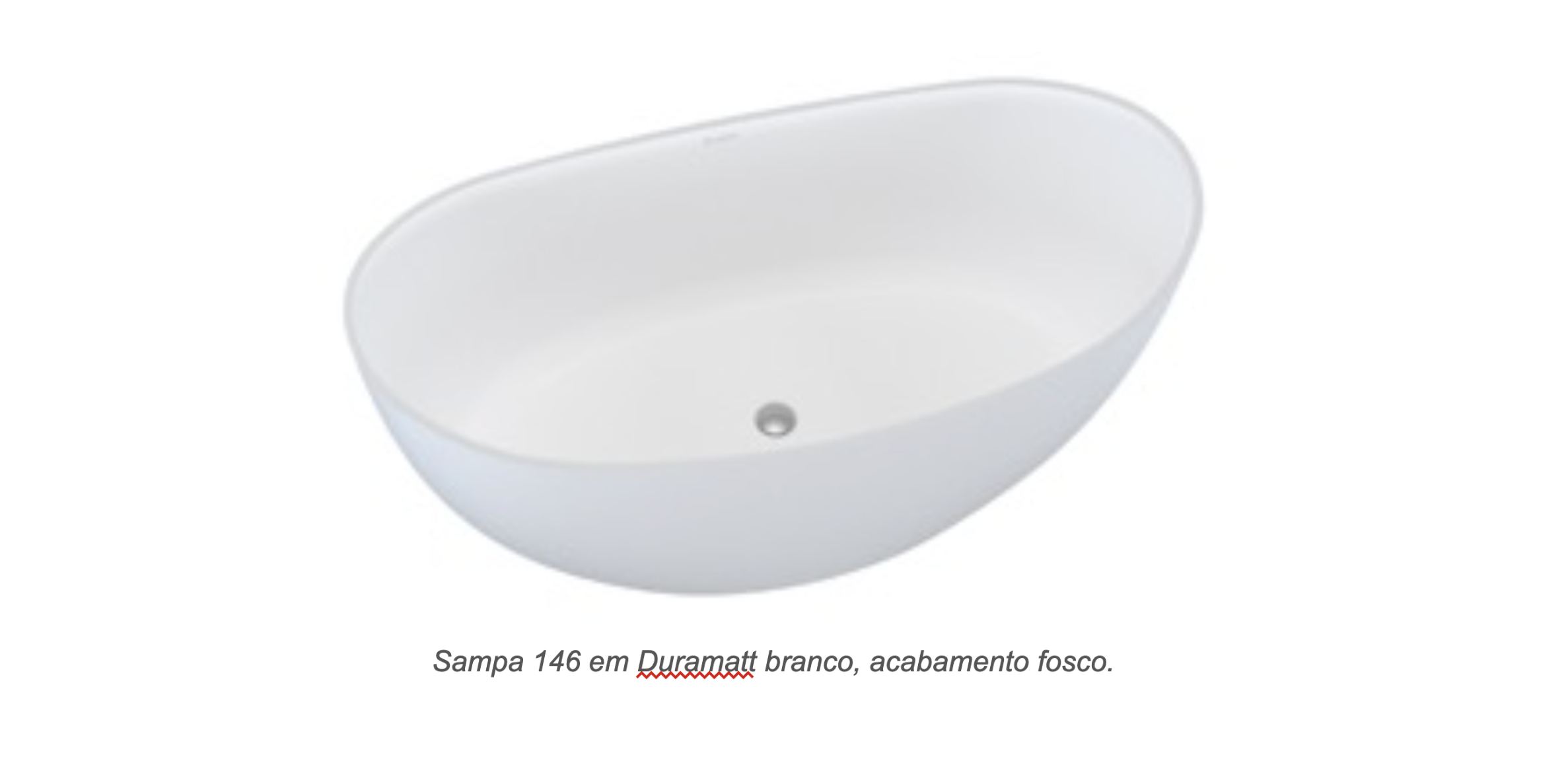

A primeira pergunta é sobre espaço. A Sampa 146, banheira de imersão produzida em Duramatt, a pedra mineral da Sabbia, mede 146 cm de comprimento por 76 cm de largura, com 64 cm de altura, e pesa 89 kg.

Essa cota responde a duas coisas ao mesmo tempo: como a peça ocupa o banheiro e por onde ela chega até ele. Em reforma, o percurso de entrega entra na conta junto com o vão, como acontece com qualquer peça de grande formato que precisa atravessar a casa pronta.

Caber é o requisito mínimo. A folga ao redor da peça é o que define se o banheiro continua confortável depois da instalação, e ela se lê no mesmo desenho, junto com o afastamento necessário para acesso e manutenção.

As medidas internas explicam a experiência

Duas banheiras com o mesmo comprimento externo podem oferecer banhos diferentes. A distinção está nas cotas internas, e é nelas que o desenho técnico deixa de ser um documento de conferência e passa a descrever o que se sente dentro da peça.

Na Sampa 146, os 146 cm externos correspondem a 143 cm na borda e 120 cm no fundo. A largura interna passa de 73 cm na borda para 61 cm no fundo. A profundidade varia entre 44 cm e 53 cm conforme o ponto, resultado da curva que acompanha o corpo e do encosto na cabeceira.

Essa diferença entre a borda e o fundo define a postura de quem entra e a altura da água em relação ao ombro. O desenho separa ainda o volume total, de 280 litros, do volume de banho, de 200 litros, que é a linha de água de uso. São os números que respondem à pergunta que o cliente faz na reunião, sobre quanto tempo a banheira leva para encher e quanta água um banho consome.

O que a instalação pede antes da alvenaria

O dreno da Sampa 146 tem 50 mm de diâmetro e fica no centro da peça. Essa cota precisa estar no projeto hidráulico junto com a posição dos pontos de água fria e quente, e a conferência é feita modelo a modelo, porque variam de acordo com o tamanho da banheira.

A ABNT NBR 5626:2020, que trata dos sistemas prediais de água fria e água quente, estabelece os parâmetros de projeto e execução. A aplicação em cada banheiro depende de cruzar esses parâmetros com as cotas do modelo especificado, definindo a que altura do piso e a que distância da parede cada ponto precisa ficar.

Há uma cota que costuma passar despercebida na especificação e que resolve manutenção: a saia. Na Sampa 146 ela apoia a peça em 102 cm por 57 cm, com 8,8 cm de altura livre até o piso. É por ali que se chega ao sifão depois da banheira instalada.

No modelo com tecnologia Air Therapy, o ponto elétrico do sistema de ar entra na mesma etapa em que a peça é especificada. O projeto elétrico segue o próprio cronograma, e uma demanda que chega ao canteiro com a infraestrutura já executada costuma terminar em instalação aparente.

O acabamento também é especificação

A definição de material e cor faz parte da mesma prancha. Em Duramatt, a peça é branca, com acabamento fosco de toque aveludado. Em Duraquartz, o quartzo moído e pigmentado abre as opções de Preto Granito, Marfim Natural, Cinza Lunar e Cinza Urbano, com exterior fosco e interior semibrilho. Nas cubas, a cartela inclui ainda Verde Menta, Azul Profundo e Branco Nevado.

A válvula segue a mesma lógica. Ralo Click, sifão e Giroacqua estão disponíveis em cromado, dourado e preto fosco, e a escolha conversa com os metais do banheiro. Cores especiais também são possíveis, definidas junto com a compra. É o tipo de decisão que costuma ficar para o fim do projeto e que, quando fica, atrasa o pedido.

Cubas e lavatórios: a mesma leitura em outra escala

A Cuba Sampa, por exemplo, mede 49,5 cm por 33,5 cm, com 15,5 cm de altura, em Duramatt branco de bordas curvas.

Em uma peça desse porte, o resultado se decide na relação com a bancada. O recorte, a folga até a borda, a espessura da pedra e a distância até o ponto da torneira definem se a água cai onde deve e se a bica tem altura compatível com a profundidade da cuba. O arquivo em AutoCAD ou SketchUp entra na prancha na escala do projeto e resolve o recorte com a mesma precisão do restante do desenho.

Onde esses dados estão

Cada página de produto no site da Sabbia reúne o mesmo conjunto de material: ficha técnica em PDF, arquivo em AutoCAD, modelo em SketchUp e manual do usuário. A área de arquivos técnicos concentra os pacotes em download único, e o catálogo apresenta as linhas com dimensões, tecnologias e acabamentos de cada modelo.

A conferência dessas cotas durante o estudo preliminar custa uma linha redesenhada na prancha. A mesma correção, feita depois da alvenaria executada, custa retrabalho e prazo de obra.

Perguntas frequentes

A precisão de uma especificação depende de ordem. Quando a leitura técnica acontece no mesmo tempo da decisão estética, o desenho da peça, a hidráulica, a elétrica e o acabamento chegam juntos ao executivo, e a obra recebe um projeto que já foi conferido.

As medidas, as fichas técnicas e os arquivos das linhas em pedra mineral estão na página de cada produto e na área de arquivos técnicos do site da Sabbia.
